自动卷铺机构示意图：

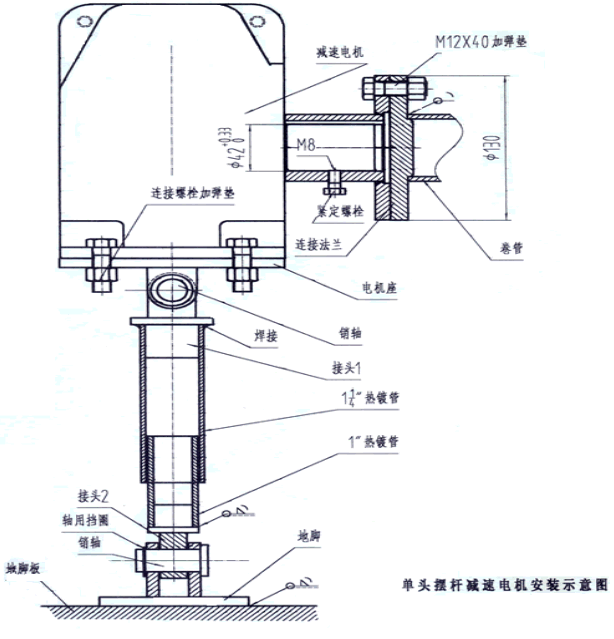

单头摆杆减速电机安装示意图
卷铺机构的工作原理：
卷铺机构通过制动电机带动固定伸缩杆和活动伸缩杆以地脚为回转中心相对滑动，电机输出轴通过连接法兰驱动卷铺轴带动保温被沿着温室主体骨架上下滚动实现保温被的开启和关闭。手动控制按钮设置正转、反转、停止三个挡位。根据保温被的开启和关闭的具体要求。手动按动相应的正转或反转实现保温被的开启和关闭。停止挡位可以实现电机在任意位置的停止。
卷铺机构主要特点：
1 最大卷铺长度为60米。无轨道摆杆式伸缩结构。
2 进口一体化减速电机三相380伏，自动过载保护。卷铺轴转速N=6rpm。
3 相对于手动卷铺机构而言，自动卷铺机构具有省时、省力、省电、可靠性高、操作方便等优点。
只需3-4分钟就可实现保温被的整体卷放作业，具有，可增加温室1小时采光量，改善农作物的生长环境。
卷铺机构的安装过程：
在日光温室主体骨架和保温被安装完毕后，即可进行自动卷铺机构的安装。
1 按图示的位置和尺寸进行地脚和预埋地脚板的焊接，在焊接的过程中注意地脚的开口方向应和卷铺机构伸缩轴的回转方向一致。
图表

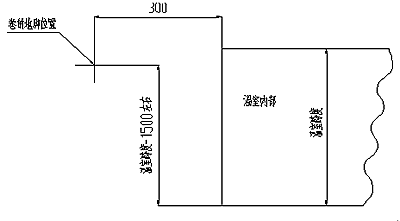

1地脚位置图
2 将电机底座和5/4″活动伸缩杆焊接好后用螺栓和卷铺电机相连接。
3 将1″热镀锌的固定伸缩杆插入活动伸缩杆后用销轴和地脚相连接。连接后固定伸缩杆应能自由回转，活动伸缩杆应能自由伸缩。
4 用M12×40螺栓和弹簧垫圈40将两个Ф130的法兰紧固在一起。然后将一端带螺纹孔的法兰通过M8的紧定螺钉和电机的输出轴固定在一起。卷铺轴（也称卷管）开坡口后和另一端法兰进行环焊。注意卷铺轴在焊接的过程中应对焊缝进行环焊必须保证焊牢焊实不得有虚焊，焊接后的卷铺轴必须保证平直。背离电机的另一端应伸出另一侧山墙300-500mm。
5 从卷铺电机的接线盒引出电源线通过线槽引向电源。
保温被结构及特点：
新型复合保温被采用超强、高保温新型材料多层复合加工而成，具有质轻、防水、防老化、保温隔热、反射远红外线等功能，使用寿命可达5－6年以上，保温效果好，同等条件下较草苫覆盖温度可提高2℃－3℃，易于保管收藏，适用于温室、暖棚保温覆盖,
是草苫和纸被的最佳替代品。
图表

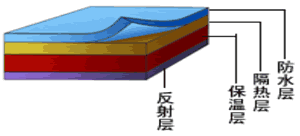

2保温被结构示意图
保温被安装过程：
在温室主体骨架和卷铺机构安装完毕即可进行保温被的安装。
1 用一正一反两条压膜线将保温被连接起来，在连接时注意保温被的正面应该依次相连，不应该正反依次相连。安装完毕后相邻两块保温被应该是西边一块压住东边一块，以防止冬季西北风吹入温室内部。根据温室的长度确定该连接保温被的块数。
2 将用压膜线连接好的保温被覆盖在温室主体骨架上，注意应使防水层超向温室外部。从温室一端开始将温室脊部连接板上的螺栓依次穿过保温被的扣眼然后再用保温被压条压住保温被最后用蝶形螺母拧紧，一直到达温室的另一端。
3 将1.0米宽的端部保温被（亦称边被）用上述同样的方法固定在靠近卷铺电机一边的山墙上。
4 将保温被的下边从卷铺轴的下边通过然后卷起，调整均匀后用保温被卡子将保温被固定在卷铺轴上。保温被卡子每0.5米固定一个，靠近卷铺电机输出轴端部多加固两个保温被卡子。
５ 开启卷铺电机，做初次运行看看卷铺轴在运行的过程中是否在同一水平线上，如不在同一水平线上应把卷铺电机退回到初始位置重新调整保温被开子的位置，直到卷铺机构在卷铺的过程中卷铺轴在同一水平直线上为止。
卷铺机构及保温被的维护使用要求：
1 卷铺电机应定期进行加油润滑（一般应半年进行一次）以保证电机正常工作运行状态。
2 卷铺电机在开启和关闭到极限位置时及时使电机停止防止保温被撕裂，造成不必要的麻烦。
3 在雨天过后应及时把保温被打开凉干，以防保温被发霉影响保温被的寿命。在雪天过后应及时清扫保温被上的积雪，防止保温被因结冰而打滑影响卷铺。
4 保温被在开启和关闭的过程中，如果出现温室两侧卷铺不同步的话应松开保温被的卡子，重新调整保温被的位置然后固定保温被。重复以上操作直到温室两侧卷铺同步为止。
5 在夏季时因保温被闲置，所以应把保温被收藏起来留做秋冬季使用。 |
